1、确保你已经同步OneDrive相关文件,如果未同步,请查看群文件文章教程:
蓝队云运维部OneDrive 及OneNote使用方法

2、弄好后打开运行OneDrive,进入如图所示路径:  上图状态为同步完成状态 文件更新顺序为先更新《上架及下架记录》表;后更新《蓝队网络昆明电信数据中心网络端口映射图》表。


《上架及下架记录》表更新说明: 注意上架和下架记录是分开记录的


所填内容最好全部填写,方便填写第二张《蓝队网络昆明电信数据中心网络端口映射图》表,如下图,具体不在赘述。


《蓝队网络昆明电信数据中心网络端口映射图》表更新说明: 首先你需要了解整个sheet工作表需要填写顺序,推荐更新顺序如下:


1、为上架服务器基本数据填写

2、为服务器完整信息填写,包括设备序列号等内容

3、端口映射填写的是服务器到网络柜的线路连接信息

4、为选填,有些服务器没有KVM的硬件或者服务器本身没配置kvm相应IP而未使用

5、机柜直观图是根据服务器所在机柜排号,添加服务器对应机柜相应位置信息,并需要体现空余机位, 便于查找上架新设备

具体说明如下:

1、基础数据:必填项包括服务器所在的机柜号、服务器分配的IP(外网IP写明IP地址, 内网IP如知道可填写,不知道直接填写“内网IP”即可)、备注中填写服务器上架时间(不 可写错)、流水号(需要向机房提交施工申请表后才可获得服务器流水号,如过还未申请 下来流水号,此项可暂时为空,申请下来后补齐资料)

2、IDC总表:用于索引查找机房所有服务器使用。之前所说的机柜号、IP、流水号、备注 将不再赘述,其中高度(高度指的是服务器大小,U是一种表示服务器外部尺寸的单位 1U=1.75英寸=4.445厘米,常见为1U和2U服务器)、品牌(如果服务器没有品牌统一 写成DIY)、型号(一般在服务器前置面板两侧耳朵处或者机身上有写明,如果是DIY产 品没有型号依然填写DIY)、序列号(一般在服务器机身上有写明就必须填写,如果是DIY 产品没有序列号可以不填写);其中向电信申请流水号提交表格中高度、品牌、型号、 序列号为必填项

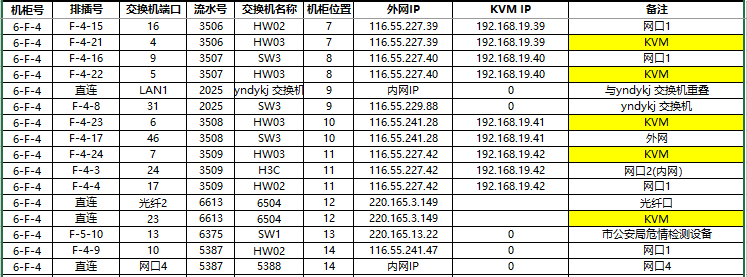

3、填写端口映射表前需要知晓以下几个内容:排插号、交换机端口、交换机名称、KVMIP、 备注填写内容不同了,先看一幅图


排插号:相当于网络柜和服务器柜之间链接用的跳线;服务器的网口接到6-F-1服务器 机柜排插1号口,网络柜接入交换机某一个口接到网络柜中6-F-1排插1号口,就相当 于服务器的网口直接接到网络柜接入交换机中。(如果不懂去机房看一遍就懂了)

交换机端口号:可以直接查看交换机端口,上面有标识;

交换机名称:留意交换机上面粘贴标签即可;

KVMIP:需要在BIOS中设置重启才能生效,有些则需要进入系统才生效,主要用于服 务器频繁故障,机房没人时进行远程操作使用;

备注:这里备注比较重要用来标识该网线接口用于服务器跑业务还是作为KVM管理线使用,用于KVM管理请在备注中写明,并用黄色标识。


4、KVM跳线图,如果端口映射表中有填写这里可以忽略不填,如果服务器没有使用KVM 也不用填写此表

5、每排机柜直观图,如图说明:


左侧为服务器在机柜中的摆放位置顺序图
其中位置是按机柜由上到下顺序依次编号排列,
高度如果为2U的服务器占用两个单元格高度,以此类推;
服务器旁边备注的堆叠表示两台 服务器一上一下放在同一个抬板上。
